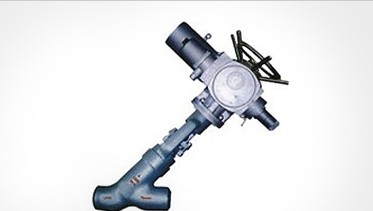

高溫高壓電動直流式對焊截止閥
產品簡述：高溫高壓電動直流式對焊截止閥用途： 安裝在鍋爐主給水管道上，作為啟閉裝置用，閥門必須處于全開或全關狀態，不能作為調節閥使用，閥門是Y型阻力小，閥桿中心線與支管中心線是45度角
品牌廠家：工奧閥門
閥門型號：J65Y
主要材質：碳鋼 合金鋼 硬質合金
口徑選型：DN20-DN500
壓力范圍：PN40-PN320
瀏覽次數：1200
更新日期：2024-08-13 15:07:43/10/26
產品詳情
在線咨詢
高溫高壓電動直流式對焊截止閥應用規范
1.設計制造JB3595規定
2.結構長度按JB3595規定或按用戶要求
3.連接端按JB3595規定或按用戶要求
4.閥門檢查和試驗按JB3595規定
高溫高壓電動直流式對焊截止閥主要零件材料
| 零件名稱 | 材料牌號 | ||
| 閥體 | WCB | WC6 | WC9 |
| 活塞 | A105 | WC6 | WC9 |
| 閥蓋 | 25 | 12Cr1MoVA | |
| 閥桿 | 1Cr17Ni2 | 20Cr1Mo1V1A | |
| 密封環 | 05F | 05F | 柔性石墨 |
| 四開環 | 1Cr13 | 20CrMOIVIA | |
| 填料 | BSP-600 | BSP-600 | |
| 支架 | WCB | WCB | |
| 閥桿螺母 | ZQAL9-4 | ZQAL9-4 | |
技術指標
規格范圍∶DN15―DN50
溫度范圍∶-20℃≈350℃
壓力范圍∶ PN16―PN40
閥體材質∶碳鋼、不銹鋼
閥桿材質∶SS304/SS316
閥蓋材質∶和本體一樣
閥座(瓣)材質∶SS304/SS316
連接方式∶法蘭、焊接
適用范圍∶水、油品、蒸汽、氣體及某些腐蝕性液體等介質。
