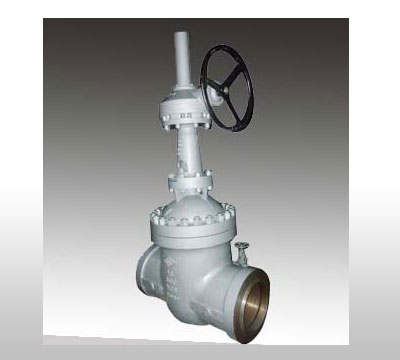

產品簡述：手動高壓平行雙閘板閘閥閘閥（gate valve）是一個啟閉件閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關，不能作調節和節流。閘閥通過閥座和閘板接觸進行密封，通常密封面會堆焊金屬材料以增加耐磨性，如堆焊1Cr13、STL6、不銹鋼等。閘板有剛性閘板和彈性閘板，根據閘板的不同，閘閥分為剛性閘閥和彈性閘閥
手動高壓平行雙閘板閘閥結構特點與工作原理：
1. 執行機構的輸出力通過閥桿作用于閥芯，在開關動作上與下動行，左右密封盤，密封座，閥芯，閥桿連接，靠彈簧往外撐開預緊，保持與密封座緊密結合密封。
2.氣動執行機構采用直行程活塞式機構，電磁換向閥作為控制氣缸上下部分的進氣，排氣的切換元件，以控制啟閉件作垂直上下移動，實現閥門開啟與閥門關閉的目的。
3. 配用回訊器，電磁閥用于發送閥門開關狀信號，實現遠距離控制，集中控制，自動控制，和現場操作（本閥用于本安系統時，控制信號輸入端，回訊器輸出端就加齊納安全柵）。
4.氣動執行機構，靈活可靠的氣動----手動轉動機構，直接地進行由氣動至手動，或手動至氣動的操作方式轉換。
5.閥啟閉狀態的現場指示，上裝的外伸示指示桿的上升和下降，標志閥門全開時(外伸指示桿位于高位置)，閥門全關閉時（外伸指示桿位于低位置）。
6. 帶彈簧復位的單作用氣動裝置，空氣罐系列確保故障自動控制。
傳動方式：手動，電動，氣動，液壓及電液聯動）。
手動高壓平行雙閘板閘閥運動方式：閘閥的閘板隨閥桿一起作直線運動的，亦叫明桿閘閥。通常在升降桿上 有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本€運動，也就是將操作轉矩變?yōu)椴僮魍屏?。開啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象 , 通常在開到頂點位置上 , 再倒回 1/2－1圈，作為全開閥門的位置。因此，閥門的全開位置，按閘板的位置（即行程〉來確定。有的閘閥閥桿螺母設在閘板上，手輪轉動帶動閥桿轉動，而使閘板提升，這種閥門叫做旋轉桿閘閥或叫暗桿閘閥。
