空排止回閥的工作原理，讓你一次性看懂
空排止回閥配合水泵小流量自動再循環旁閥工作，當給水泵在低負荷或者出口截門關閉狀態時，自動再循環旁路閥應處于開啟位置，以保證水泵 的安全運行。當該止回閥開啟時，再循環旁路閥就自動關閉。不宜用于含有固體顆粒和粘度較大的介質。
本產品又稱自動再循環閥、泵保護閥、自動回流閥或小流量閥。用于離心泵小流量自動再循環，防止低負荷下過熱、噪聲、振動等損壞。排氣止回閥主要用于火力發電廠給水泵出口。配合水泵小流量再循環閥，保證系統安全運行。
空排止回閥的工作原理是什么呢？想了解的趕緊來看看吧。

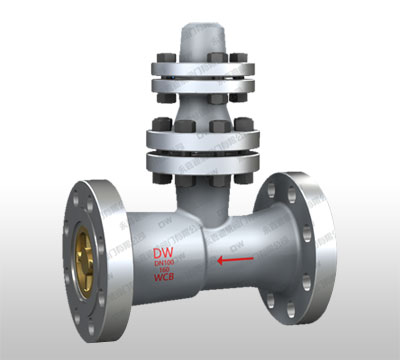

本產品采用垂直式閥錐，上下雙套導向，振動小，設有再循環旁路，并配裝多其節流裝置，減少壓差時的沖蝕和噪音，延長使用壽命；閥芯有足夠開啟力，回座平穩，閥座、閥芯堆焊硬質合金，保證高溫強度和硬度。打開出口泵，給水泵啟動，給水達到一定的壓力后，閥芯自動升起，推離閥座，給水即流出。
同時，閥芯連桿移動排氣口的閥板，關閉排氣口。給水泵流量下降時，閥芯下降，推動連桿打開排空閥片，打開再循環閥，維持水泵小流量。停泵時，閥芯自動下落關閉流道，防止高壓水錘對供水系統的破壞。
空排止回閥為自動閥，不需要任何外部電源。通過旁通閥到一定的旁通閥，該閥將由閥桿來控制主閥的流量。鍋爐啟動時，給水泵壓力低，主閥瓣處于關閉狀態，旁路閥瓣處于開啟狀態。此時，泵的所有流量經旁路閥瓣減壓后流回除氧器。
隨著給水泵壓力的升高，主閥瓣逐漸打開，旁路閥瓣逐漸關閉，此時給水泵的所有流量都流向鍋爐。當鍋爐發生故障，給水泵壓力急劇下降時，高壓水從鍋爐回流時，主閥瓣迅速回座密封，防止高壓回水損壞給水泵。
此時，旁路閥盤全開，泵的所有流量經旁路閥盤減壓后流回除氧器。自動循環控制系統由排氣止回閥、鍋爐、汽輪機、除氧器水箱和給水泵組成。排氣止回閥主閥瓣開啟高度h與流量Q有關。
空氣排泄止回閥（也稱為空排止回閥）是一種用于管道系統中的特殊止回閥。它的主要作用是在管道內的氣體儲存超過一定壓力時，自動打開并將氣體排放到系統外部，以保護管道和設備的安全。下面是空排止回閥的工作原理。
空氣排泄止回閥的結構和工作原理較為簡單，通常由閥體、閥蓋、彈簧和流體通道等組成。以下是其工作原理的詳細描述：
初始狀態：當管道內的氣體壓力低于設定的打開壓力時，空排止回閥處于關閉狀態。此時，閥蓋被彈簧推向閥座，并通過密封面與閥座形成密閉。
氣體壓力上升：當管道內的氣體壓力逐漸增加，當超過設定的打開壓力時，閥蓋受到氣體壓力的作用開始被推開。這個打開壓力通?？梢酝ㄟ^調整彈簧的預緊力來設定。
閥門打開：一旦閥蓋開始打開，管道內的氣體被允許通過閥座和閥體之間的通道流出。這樣可以防止管道壓力過高，保護管道和相關設備的安全。
壓力釋放：當管道內的氣體壓力降低至設定的關閉壓力以下時，閥蓋受到彈簧的作用開始重新關閉。閥蓋通過密封面與閥座重新形成密閉，阻止氣體再次進入管道。
需要注意的是，其作用是對管道中的氣體進行排放，并且只能單向工作。它可以防止管道過壓，并保護系統設備不會因氣體積聚而發生損壞。
在實際應用中，通常與其他閥門一起使用，以確保系統的正常運行。例如，在壓縮空氣系統中，通常與空氣壓縮機和其他控制閥門配合使用，以維持系統內部壓力在安全范圍內。
總結起來，其通過調整設定的打開和關閉壓力，實現對管道內氣體的自動排放和阻止倒流。其工作原理較為簡單，具有重要的保護作用，常用于管道系統中，特別是需要控制氣體壓力的場合。
