高加聯成閥有是三通閥，其工作原理近似于活塞，當水位加高|||值時電接點將高加水位高|||值的電信號傳給高加保護電磁閥，高加保護電磁閥開啟高加保護水《從凝結水母管引來一路凝結水作為高加保護水》注水將高加聯成閥利用壓力將高加聯成閥打開，因為上下結合面壓力的不同將其打開同時高加水側直接經過高加旁路進入給水泵經過升壓進入鍋爐！
連成閥是活塞閥，也可以說是四通閥，正常運行，活塞上移至頂部，水從給水母管進入高加，當聯鎖動作時，活塞下移，主路的給水切斷，出口改為兩個旁路，到鍋爐給水母管，活塞上移是緩慢的，下降很快。 活塞的頂部有各水室主要是通保護水，水室有一路進水和一路出水，正常運行時，有水流動，但是不帶壓力，保護水進口側有小的放水門，調節保護水壓力用的，運行過程中保護水的壓力是穩定的，或則很低，一般不能上漲，再前面有四路來水，兩路電磁閥，一路節流孔板，一路旁路，旁路關閉，電磁閥常閉。
當高加的疏水水位高時，一個電信號給電磁閥，電磁閥迅速打開，保護水壓力迅速升高，活塞原理，連成閥關閉，給水不進高加走旁路了。
高加聯成閥是高壓加熱器配備的自動保護裝置，以保證在高加管系發生泄漏，或疏水調整門卡死等異常情況時，由此閥門自動關閉向高加管系通水而打開旁路通水，由于高壓加熱器為了要切斷給水，所以設計一套水側的保護閥門，高加聯成閥的稱呼是指一套閥門所以稱為聯成閥，有入口連成閥及出口聯成閥之分。高加入口聯成閥也就是大家常說的給水三通閥，三通閥有電動、液壓之分，一般30萬以上機組稱呼多，因為高加水側出口閥設計為電動閘閥居多。
高加聯成閥都是水壓閥門，靠給水做動力，在需要時關閉聯成閥切斷給水，給由小旁路管（兩根）出口聯成閥（也叫止回閥）。止回閥在小旁路來水的作用下關閉，同時給水通過止回閥流到鍋爐，避免鍋爐斷水，同時保護了高壓加熱器。此閥門的設計比較，分為上閥座及下閥座，當閥門打開給水進入高加時，閥芯與上閥座接觸密封，保證給水不走小旁路；當閥門關閉，給水走小旁路進入鍋爐時，閥芯與下閥座接觸密封，保證高加能夠解列、檢修。

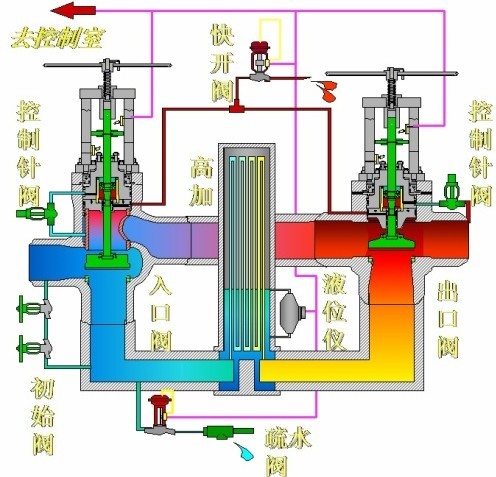

液控四通閥，給水由側面進口引入，向下出口進高壓加熱器，閥上方有兩個出口與旁通管路相連。閥門有上下兩個密封面，高加正常運行時，靠作用于閥瓣截面的壓差使閥門自動開啟，閥瓣上移，與上密封接觸，旁路切斷。當高壓加熱器發生事故管系破裂而使水位過允許水位時，水位信號通過電器裝置打開快速啟閉閥，凝結水進入液壓缸上部，推動活塞，閥瓣下移進而快速關閉閥門，給水通過上面兩旁通管道直接進入鍋爐，使高加解列，保護機組安全運行。
該閥有兩個閥座，密封面堆焊司太立（Stellite）合金，下閥座直接焊于閥體上，上閥座與閥體雙道自密封結構，保證閥門正常工作和長期運行不發生泄露 高加給水加熱器用進口閥（入口閥）、出口閥（出口止回閥）系列產品分別用于50MW-600MW鍋爐高壓加熱器進口和出口處，作為高加的保護閥門。高加運行過程中，當發生管系泄漏或疏水閥失靈等情況時會導致汽側水位升高，易造成高壓給水倒灌入汽輪機。
器停止運行。
高加給水加熱器用進口閥（入口閥）、出口閥（出口止回閥）系列產品分別用于50MW-600MW鍋爐高壓加熱器進口和出口處，作為高加的保護閥門。高加運行過程中，當發生管系泄漏或疏水閥失靈等情況時會導致汽側水位升高，易造成高壓給水倒灌入汽輪機。為防止事故發生，當汽側水位達到報警水位時，電接點水位發訊器接點接通，快速啟閉電磁閥打開，凝結水進入進口閥活塞上方，進口閥瓣關閉，切斷進口高加的給水，同時旁路打開，給水經旁路進入鍋爐，高加解列，從而保證機組正常運行。高加投入時，進口閥閥瓣在系統內給水壓力作用下自動開啟并切斷旁路，給水經過高壓加熱器后進入鍋爐，從而提高電廠的熱效率并保證機組安全運行。
